独学 第二種電気工事士 技能実技試験 過去問【候補問題No1】解答解説

技能（実技）試験 複線図を解くコツ

• ① 問題（材料、単線図、施工条件）を読む。
• ② 複線図を書く。
• ③ シース・電線を剥く長さを書く。
• ④ 実際にシース・電線を加工する。

• ① 単線図と同じ配置で機器記号を書く。
• ② 接地線Nを書く。※Nはニュートラル線のこと
• ③ 非接地線Lを書く。※Lはライン線のこと
• ④ 器具間を繋ぐ電線を書く。※片切スイッチと照明器具間の電線など
• ⑤ リングスリーブ、差込コネクタを確認する。

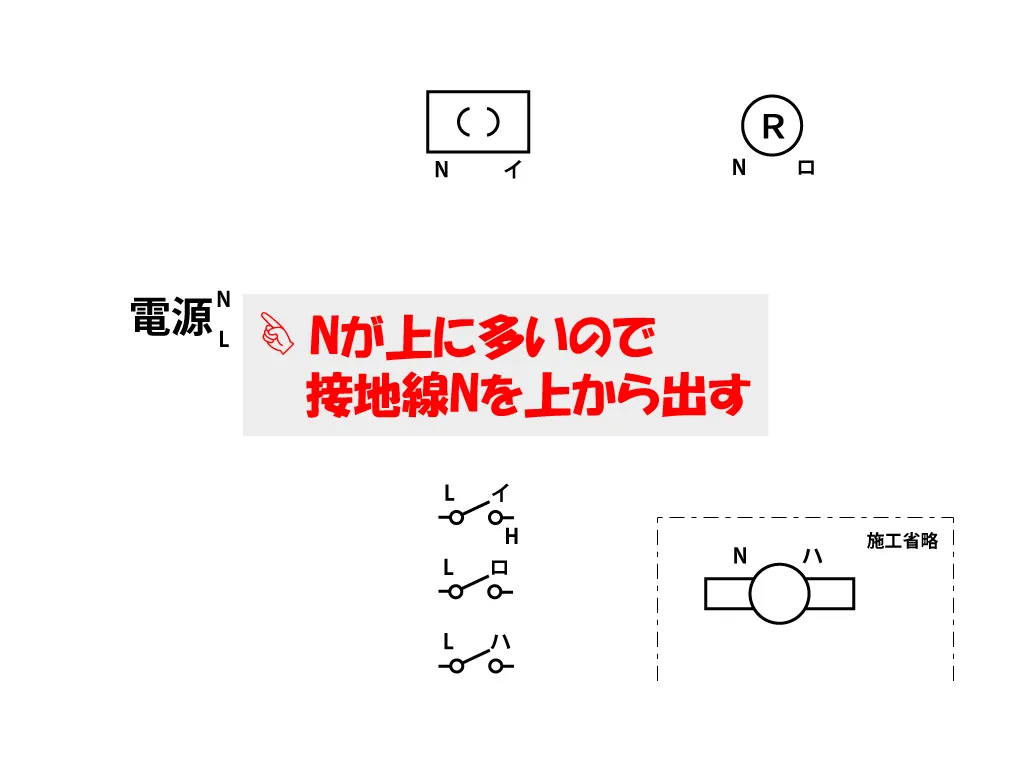

先ず単線図と同じ配置で機器記号を書きます。

ここで機器記号に併せて添字で繋ぐ電線の種類（L・N・イロハなど）を記入しておきましょう。

ここで重要なポイントなのが、機器ごとに繋ぐ電線の種類を知っておくことです。

例えば

• 電源：L（ライン）、N（ニュートラル）
• ランプレセプタクル：N（ニュートラル）、任意の接続先（イロハなど）
• スイッチ：L（ライン）、任意の接続先（イロハなど）
• コンセント：L（ライン）、N（ニュートラル）

これを知っておけば、電源には「決まった電線（LかN）しか繋がない」と分かるので、使用する電線を間違えようがなくなります。まぁ、わざわざ覚えなくても、技能試験を練習していく過程で自然と覚えていきます。

実際、複線図も添字の電線（L・N・イロハなど）で線を繋ぐだけなので作業が楽になり、その上、間違いを減らせます。

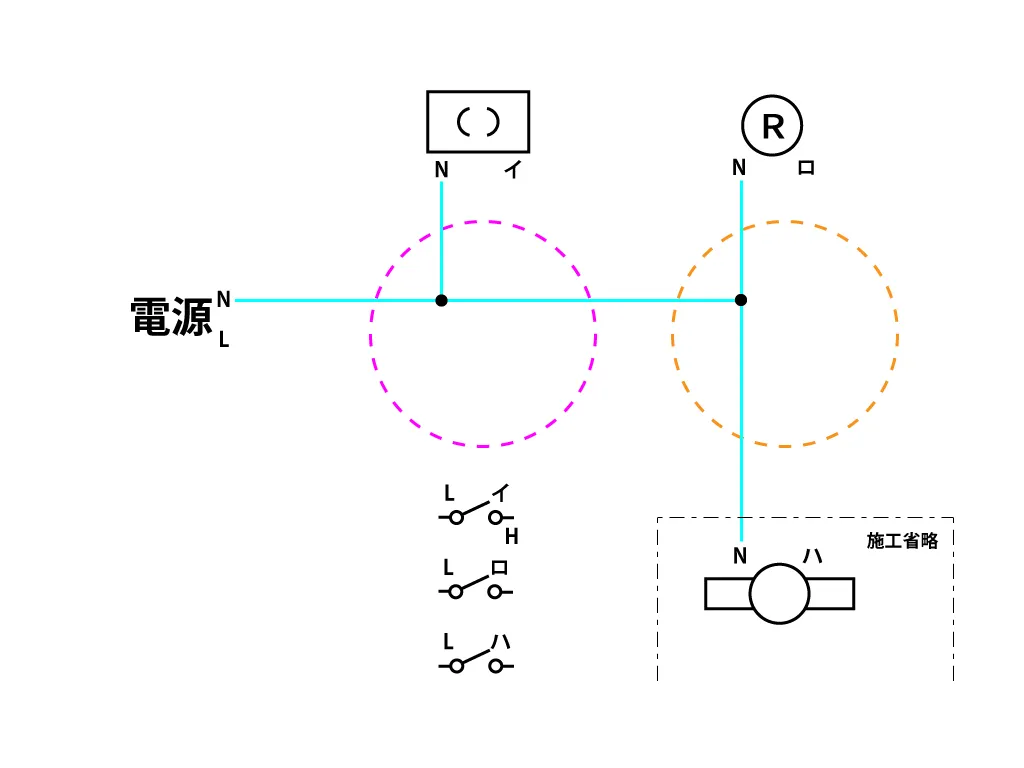

次に接地線Nを書きます。

接地線Nは、原則「白線」を使います。※ただし、厳密には施工条件の指定に従います。

接地線Nは添字「N」を線で繋ぐだけなので簡単であるはずです。

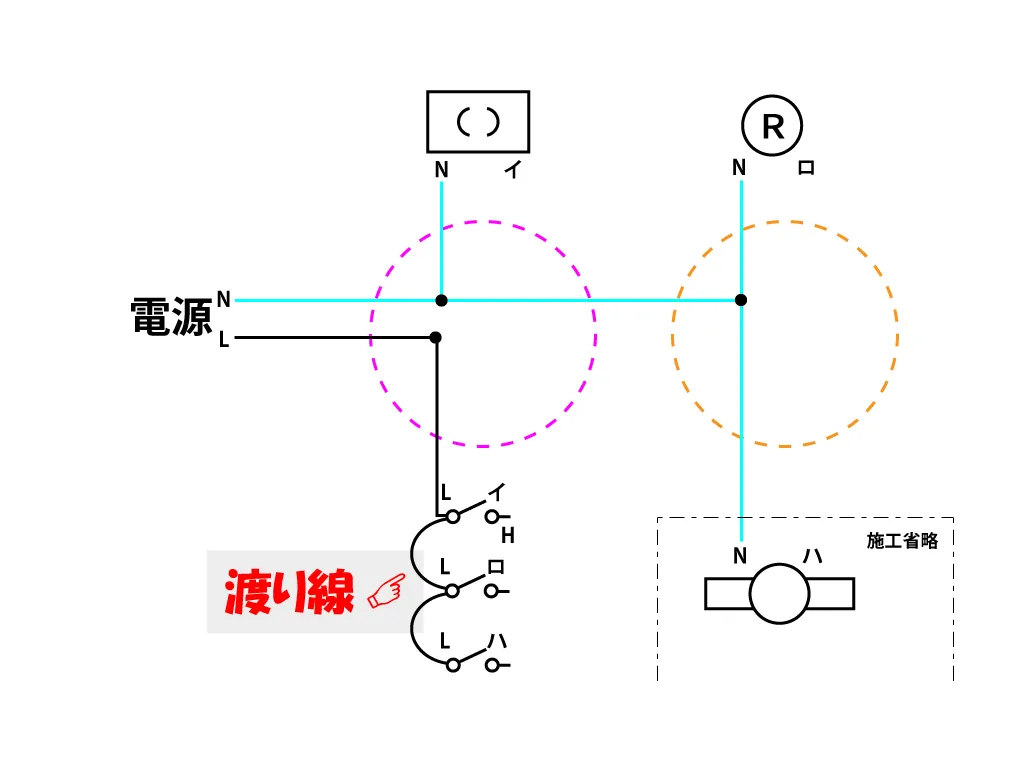

非接地線Lを書き込みます。

非接地線Lは、原則「黒線」を使います。※ただし、厳密には施工条件の指定に従います。

非接地線Lも「L」の箇所を繋ぐだけなので、さほど難しくないはずです。

また、非接地線Lの繋ぎ方にポイントがあるとすれば「コンセントとスイッチを渡り線で繋ぐ場合（候補問題No4参照）」です。下記「コンセントとスイッチを渡り線で繋ぐ場合（候補問題No4参照）」の配線は2通り考えられるからです。

配線が2通りある

• スイッチにL線を入れて、コンセントに渡り線で渡すか
• コンセントにL線を入れて、スイッチに渡り線で渡すか

施工条件で指定されていない場合、どちらで配線しても正解です。

電気工事士の技能試験においては意図的に後者を採用しています。
※模範解答もそのようになっており、その方が配線作業が楽だからです。

よほどの事情が無い限りは、皆さんも、電気工事士の技能試験においては、原則「コンセントにL線を入れて、スイッチに渡り線で渡す」として配線して下さい。

あわせて読みたい

独学 第二種電気工事士 技能実技試験 過去問【候補問題No4】解答解説 第二種電気工事士 技能試験 候補問題No.4 - 作品完成例 - 本記事は、第二種電気工事士 技能試験対策のために、候補問題の解き方を「見るだけ」で分かるように解説してい...

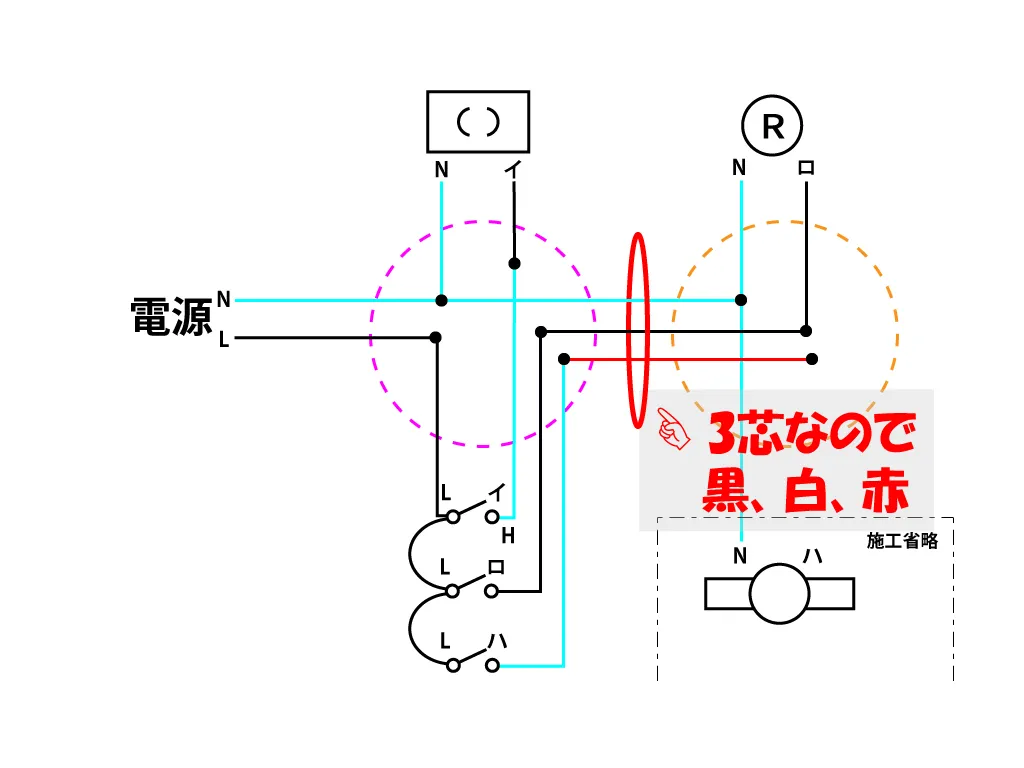

接地線Nと非接地線Lを書いたら、次は機器間（イロハなど）を線で繋ぎます。

説明するまでも無いかもしれませんが

• イは添字「イ」同士に繋いで
• ロは添字「ロ」同士を繋いで
• ハは添字「ハ」同士を繋ぎます。

ここで迷うのが使用する電線の「色」です。

知ってるか、知らないかだけの話しですが、第二種電気工事士の技能試験では下記の「色」のペアで電線を使用することを知っておいて下さい。

• 2芯ケーブル（電線2本）：黒、白
• 3芯ケーブル（電線3本）：黒、白、赤
• 3芯ケーブル（電線3本）：黒、赤、緑（※アース線）
• 4芯ケーブル（電線4本）：黒、白、黒、白

は？なんで4芯ケーブルは黒、白、黒、白なんだ？と思いませんか？

4芯ケーブルは「2芯ケーブル（黒・白）×2本」を使用するからです。

ただし、例外的に各種色が別れた4芯ケーブル（黒・白・赤・緑）も存在します。これは、特にアース線として「緑」を区別して施工する際に使います。

ということで、「緑」は、アース線と覚えておきましょう。

ちなみに、一般的な会社の電気工事でも電線はこの「色」のペアで施工しています。しかし、会社によっては電線費削減のためにあえて3芯ケーブルの「赤」を使用せず、2芯ケーブルの「黒」の余り線で施工してしまうなんてこともされていたります。一番安いのが2芯ケーブルだからです。

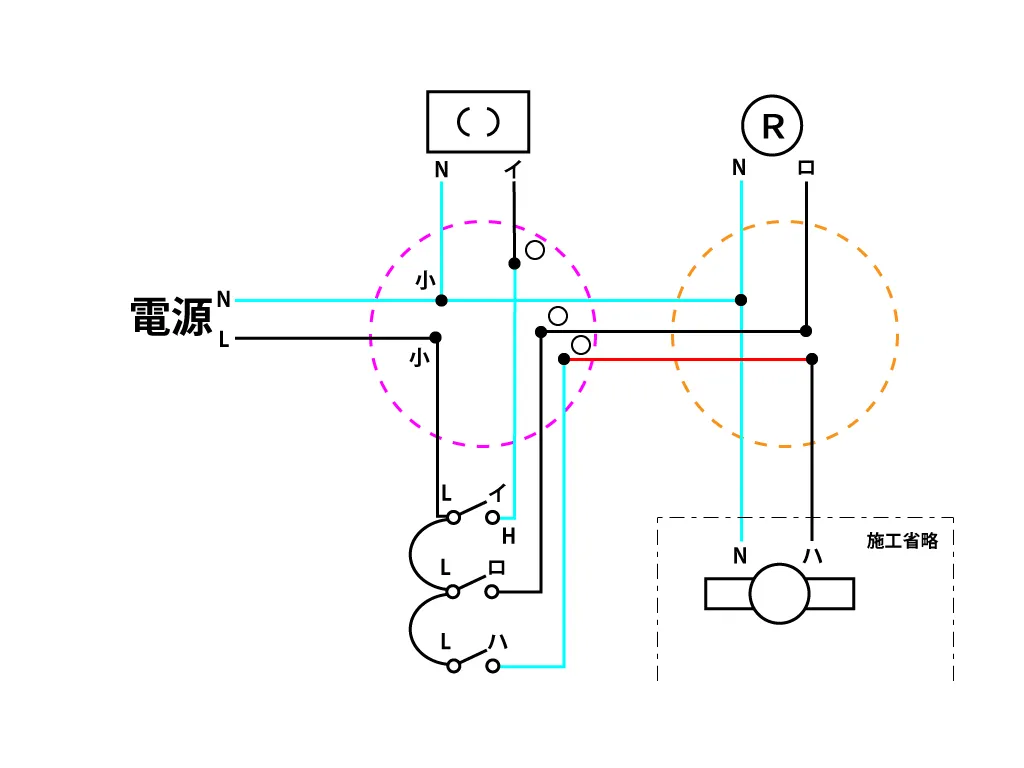

使用するリングスリーブと印字は「電線の断面積」で決まります。

電線一本あたりの直径と断面積

• 直径1.6㎜なら断面積2.0㎜²
• 直径2.0㎜なら断面積3.5㎜²

下記はリングスリーブと電線の断面積（すなわち「電線の直径」と「本数」）の関係を表にしたものです。

ちなみ、学科試験の問題に上記表を使った知識問題が1～2問出題されます。そのため、この表を丸暗記してしまいましょう。
