技能（実技）試験 複線図を解くコツ
- ① 問題（材料、単線図、施工条件）を読む。
- ② 複線図を書く。
- ③ シース・電線を剥く長さを書く。
- ④ 実際にシース・電線を加工する。
目次

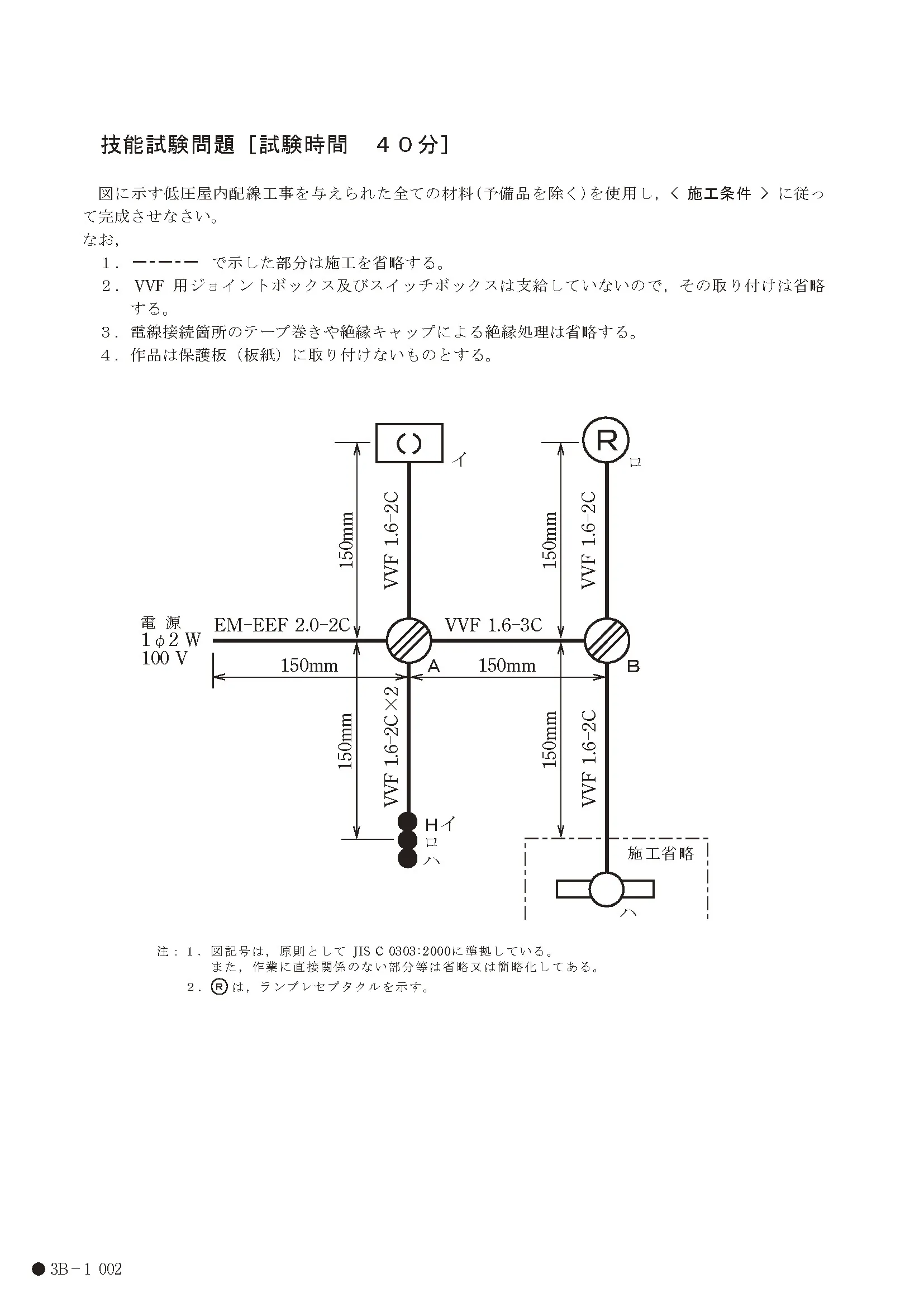

① 問題（材料、単線図、施工条件）を読む。
② 単線図から複線図を書く。
- 単線図 -
- 複線図 -
- ① 単線図と同じ配置で機器記号を書く。
- ② 接地線Nを書く。※Nはニュートラル線のこと
- ③ 非接地線Lを書く。※Lはライン線のこと
- ④ 器具間を繋ぐ電線を書く。※片切スイッチと照明器具間の電線など
- ⑤ リングスリーブ、差込コネクタを確認する。
① 単線図と同じ配置で機器記号を書く。
先ず単線図と同じ配置で機器記号を書きます。
重要なポイントは、ここで機器記号の近くに添字で接続する電線の種類（L・N・イロハなど）を記入しておきましょう。
例えば
- 電源：L（ライン）、N（ニュートラル）
- ランプレセプタクル：N（ニュートラル）、接続先（ロ）
- スイッチ：L（ライン）、イロハなど
電線の種類（L・N・イロハなど）を記載しておくことで、間違いなく機器間の接続できるようになります。
② 接地線Nを書く。※Nはニュートラル線のこと
次に接地線を書きます。
すでに添字で繋ぐ電線の種類を記載しているので、Nどうしを線で繋ぐだけなので簡単なはずです。
③ 非接地線Lを書く。※Lはライン線のこと
④ 器具間を繋ぐ電線を書く。※片切スイッチと照明器具間の電線など
⑤ リングスリーブ、差込コネクタを確認する。
③ シース・電線を剥く長さを書く。
実は技能試験には複線図を書くだけでは合格しません。
技能試験ではシース・電線を剥く作業があるため、シース・電線を剥く長さをあらかじめ知っておく必要があるからです。
| 機器・器具 | シースを剥く長さ | 電線を剥く長さ | 参考画像 |
|---|---|---|---|
ランプレセプタクル | 40mm | 20mm |  |
引掛けシーリング角型  | ゲージ ※実測で剥く | ||
片切スイッチ  | 100mm | ゲージ ※10～14mm | |
埋込コンセント  | 100mm | ゲージ ※10～14mm | |
| 差込コネクタ | 100mm | ゲージ ※12mmが多い | |
| リングスリーブ | 100mm | 30mm | |
④ 実際にシース・電線を加工する。
